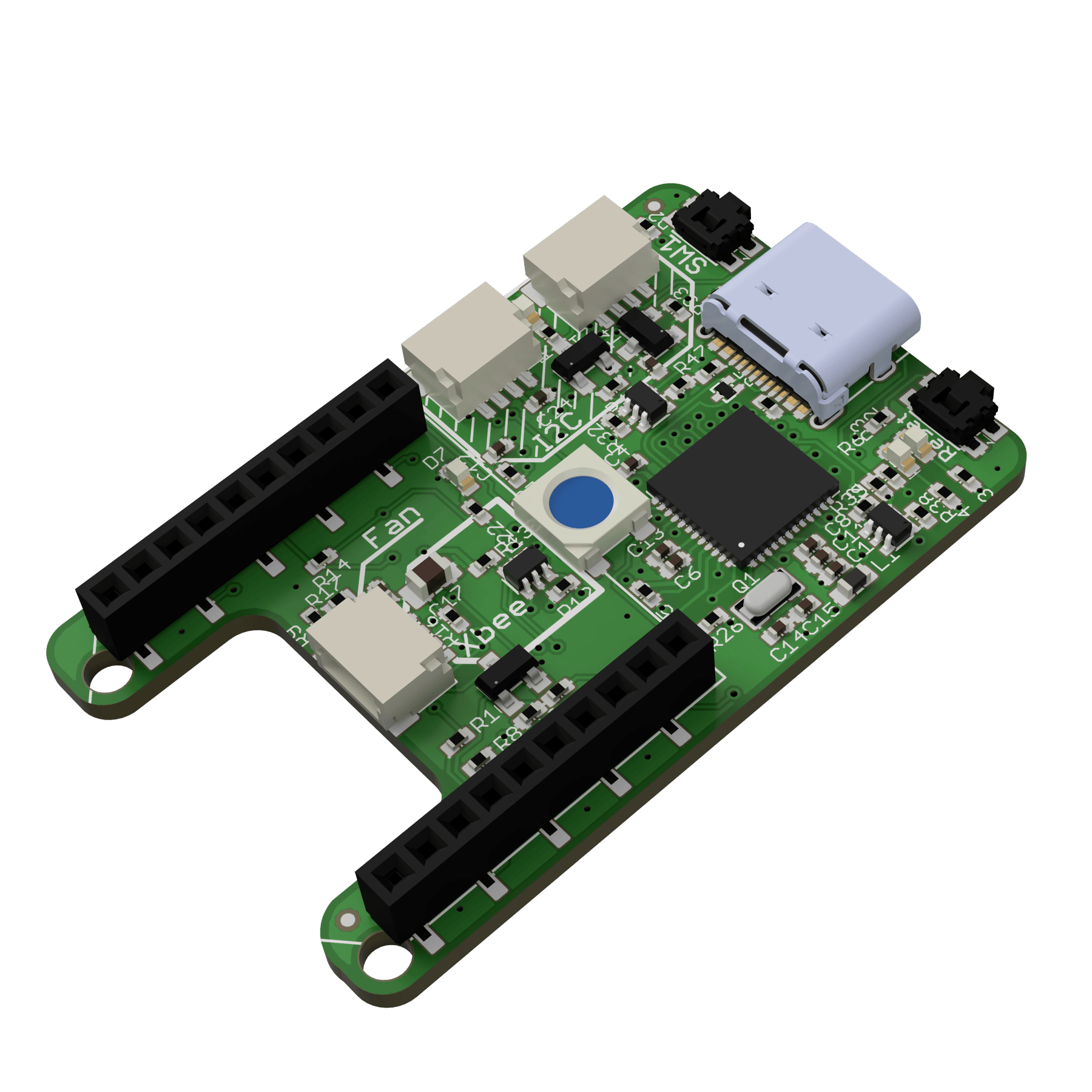

Der senseBox-Microcontroller mini ist eine miniaturisierte Version der senseBox MCU, bietet aber trotzdem zahlreiche Möglichkeiten zur Datenerhebung. Durch die Reduzierung der Anzahl und Verkleinerung der Anschlüsse, die beidseitige Bestückung und die direkte Integration von Bauteilen auf der MCU mini konnte die Größe der Platine auf ca. 20% der bisherigen Größe reduziert werden.

Die MCU:mini kann über Blockly ohne Vorkenntnisse “programmiert” werden. Für fortgeschrittene Programmierer kann wie gewohnt die Arduino IDE oder der in Blockly integrierte Code-Editor eingesetzt werden, um neue und fortgeschrittenere Projekte durchzuführen.

Technische Spezifikationen

Prozessor

Der Prozessor basiert auf dem ARM Cortex-M0+ Prozessor aus der SAM D21 Familie von Microchip.

Schnittstellen

Zwei I2C Anschlüsse mit kleinerem, verkettbaren Qwiic Connector ermöglichen den Anschluss von Sensoren und weiteren Bauteilen. Eine RGB-LED befindet sich direkt auf dem Board.

Anschlüsse

• 2 I2C (QWICC)
• 1 UART
• 1 I/O (zwei digital/analog Pins, 5V sowie GND)
• 1 Lüfteranschluss (GND/5V)

Stromversorgung

Die MCU:mini kann über die USB-C Anschluss sowohl programmiert als auch dauerhaft mit Strom versorgt werden.

Datenübertragung

Der Mikrocontroller bietet einen XBEE-Steckplatz zur Verwendung der Datenübertragungsmodule. Das Modul für Mikro-SD Karten ist ist direkt auf der MCU integriert.

Programmierung

Die senseBox MCU:mini kann über verschiedene Programmierumgebungen programmiert werden. Eine genaue Übersicht findest du hier.
