MCU S2 (ESP32)
Der Mikrocontroller auf ESP-32 Basis bietet eine Vielzahl von neuen Möglichkeiten in Hinsicht auf Datenübertragung, Datenaustausch und Bedienung.
Los geht's

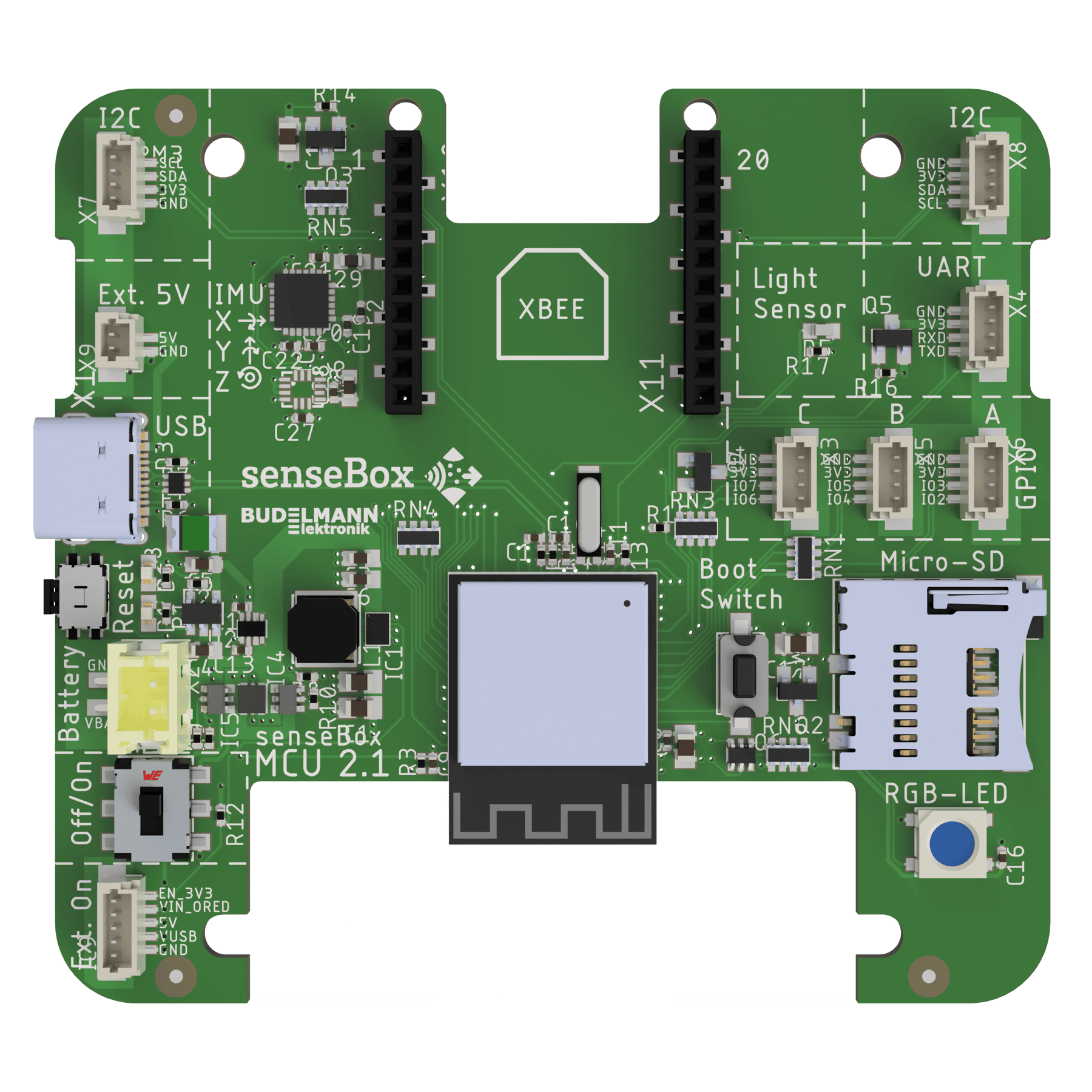

MCU S2 Board

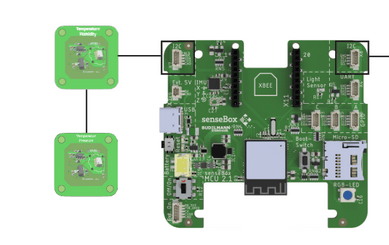

I2C/Wire Daisy Chain
Eine I2C-Daisy-Chain ermöglicht die einfache und effiziente Verbindung mehrerer Geräte in einer seriellen Kommunikationskette unter Verwendung des I2C-Protokolls. Durch die Daisy-Chain-Konfiguration kann jedes Gerät in der Kette Daten senden und empfangen. Diese Methode ist besonders nützlich in Anwendungen, bei denen Platz und Ressourcen begrenzt sind, da sie die Anzahl der benötigten physischen Verbindungen minimiert und gleichzeitig eine robuste und zuverlässige Datenkommunikation ermöglicht.
I2C/Wire daisy chain
Sensoren und Zubehör an den I2C/Wire Anschlüssen
Lichtsensor
Temperatur
Luftdruck
ToF Sensor
Display
Sensoren und Accessoire an den Digital/Analog Ports
LED-Matrix

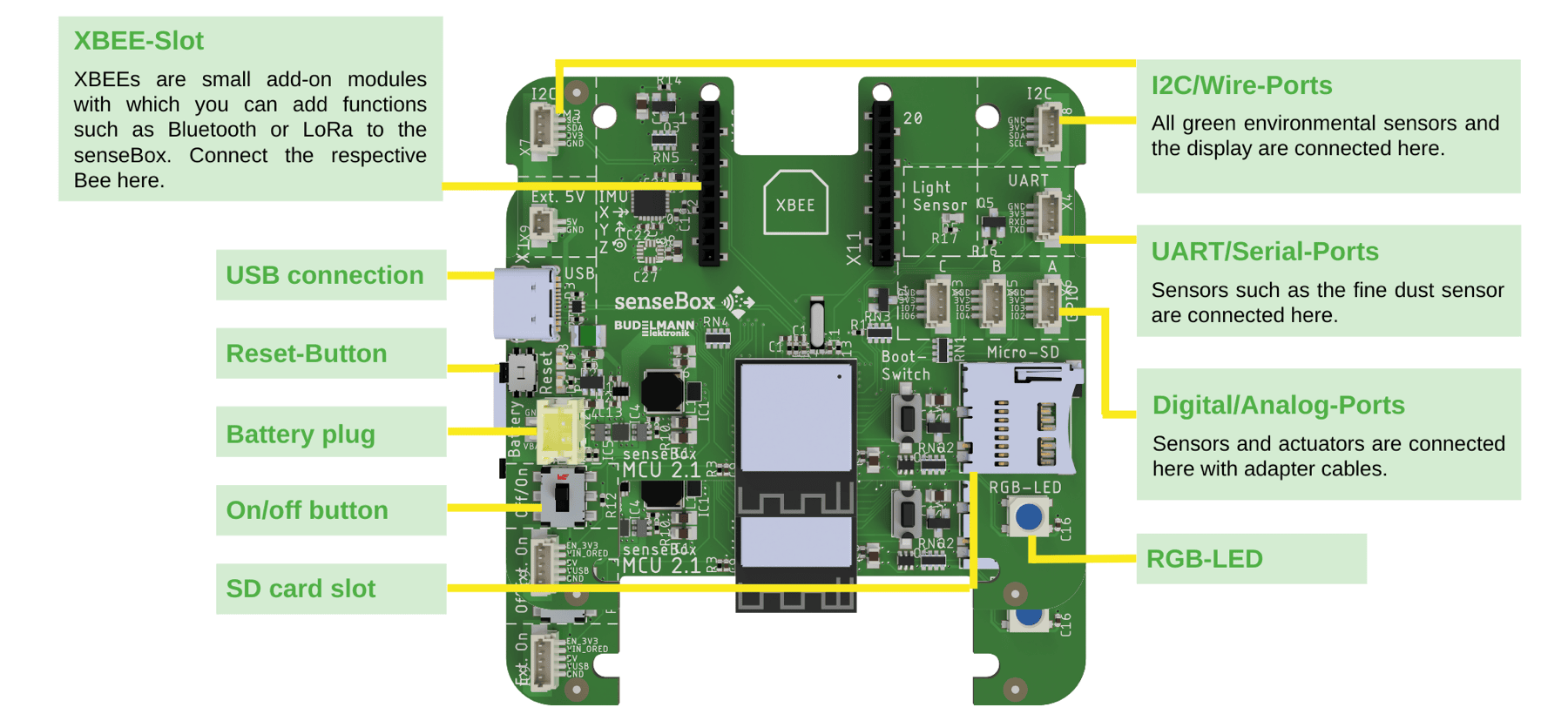

MCU S2 Board with Ports
| Board | |
| Name | MCU2 |
| SKU | SB-105 |
| Prozessor | |
| Prozessor | ESP32-S2-MINI |
| Details | Dual-Core 32-bit mit integrierter WiFi-Funktion |
| Schnittstellen | |
| I2C | Mehrere (QWIIC-kompatibel) |
| UART | Mehrere (inkl. XBee Sockel) |
| SPI | Über XBee Sockel verfügbar |
| Digitale I/Os | Mehrere digitale I/Os |
| Analoge I/Os | Mehrere analoge I/Os |
| Steckersystem | QWIIC-kompatibel (JST SH) |
| Spannungstoleranz | 5V tolerant |
| Datenübertragung | |
| XBee Sockel | 1 (XBee kompatibel) |
| Übertragungsoptionen | UART oder SPI Module (WLAN, LAN, LoRa) |
| SD-Karte | Micro-SD Slot (onboard) |
| Konnektivität | |
| Wi-Fi | 802.11 b/g/n (integriert) |
| Onboard Features | |
| Features | 6-achsiger Lagesensor, Lichtsensor, RGB LED, Micro SD Slot, Batterieanschluss, QWIIC System-Anschlüsse |
| Stromversorgung | |
| I/O Spannung | 3.3 V / 5 V tolerant |
| Eingangsspannung | 5 V (via USB) / 3.7 V (externe Batterie) |
| Batterie | Ja (externer Batterieanschluss) |
