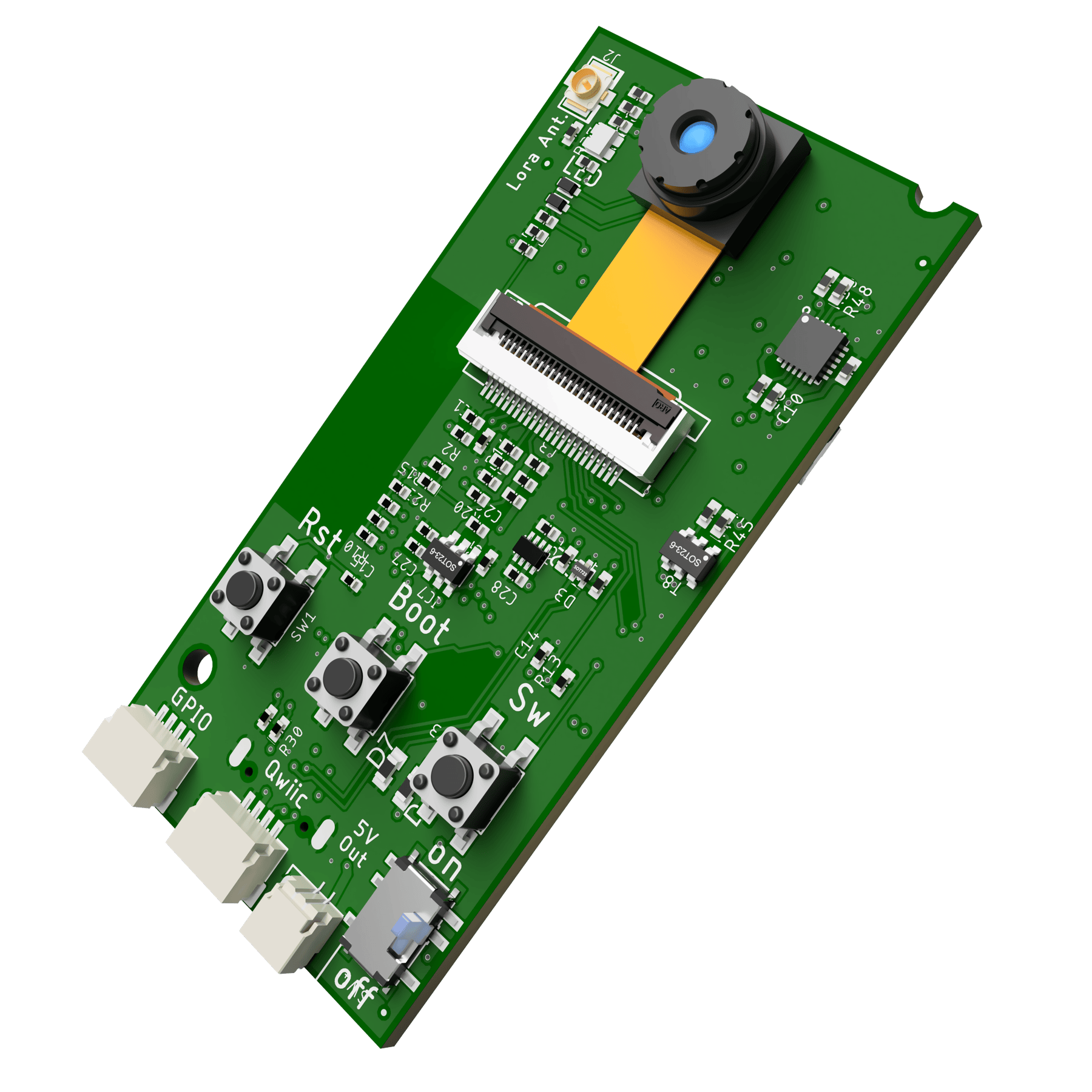

senseBox MCU Eye
Die senseBox MCU Eye erweitert die senseBox-Familie um eine leistungsstarke Platine für Bildverarbeitung, KI und vernetzte Anwendungen. Mit dem ESP32-S3 Prozessor bietet sie genügend Rechenleistung für Machine-Learning-Anwendungen direkt auf dem Mikrocontroller. Die integrierte Kamera, der Beschleunigungssensor sowie Kommunikationsmöglichkeiten wie LoRa, WLAN und BLE ermöglichen vielseitige Projekte.
Los geht's

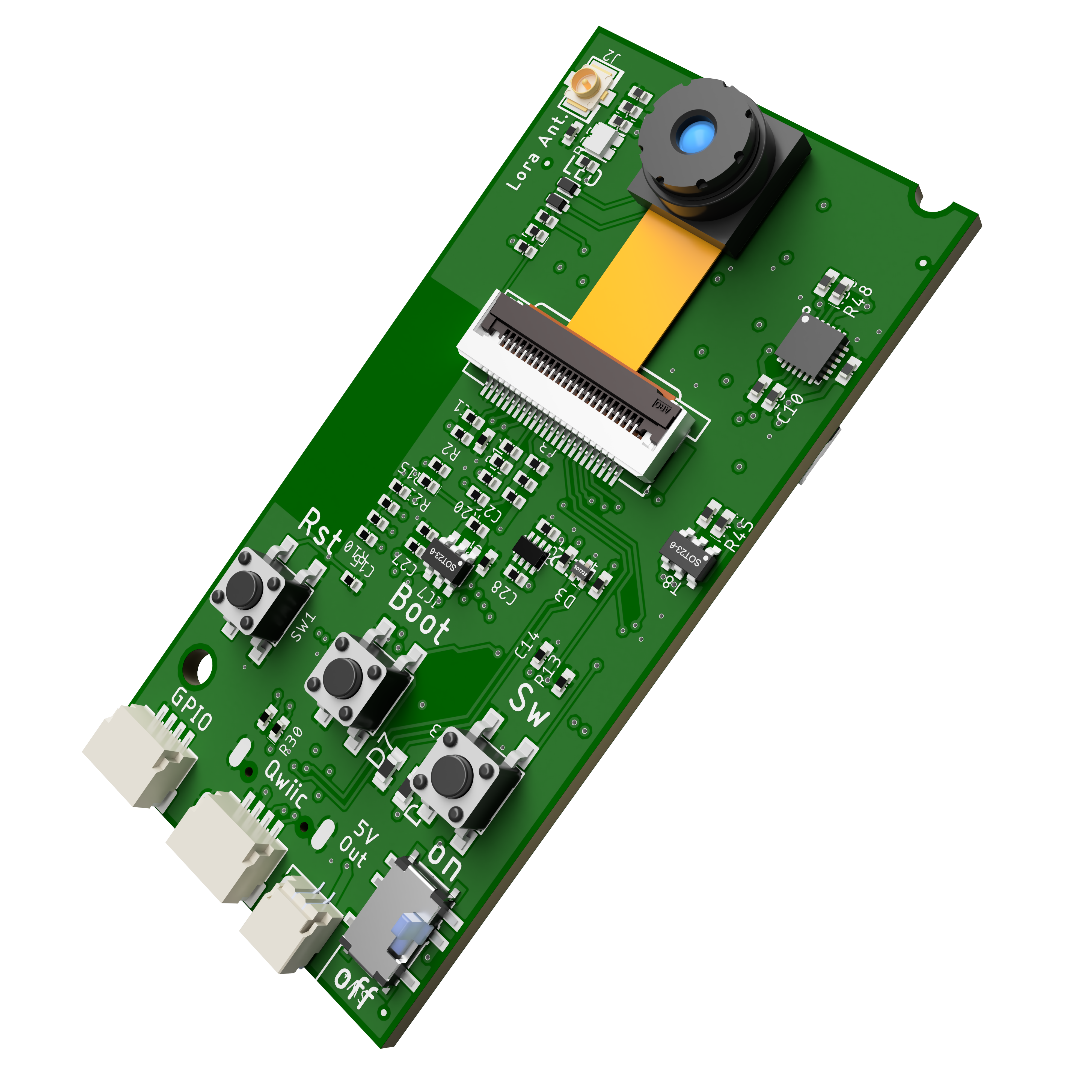

MCU Eye Board
I2C/Wire Daisy Chain
Eine I2C-Daisy-Chain ermöglicht die einfache und effiziente Verbindung mehrerer Geräte in einer seriellen Kommunikationskette unter Verwendung des I2C-Protokolls. Durch die Daisy-Chain-Konfiguration kann jedes Gerät in der Kette Daten senden und empfangen. Diese Methode ist besonders nützlich in Anwendungen, bei denen Platz und Ressourcen begrenzt sind, da sie die Anzahl der benötigten physischen Verbindungen minimiert und gleichzeitig eine robuste und zuverlässige Datenkommunikation ermöglicht.

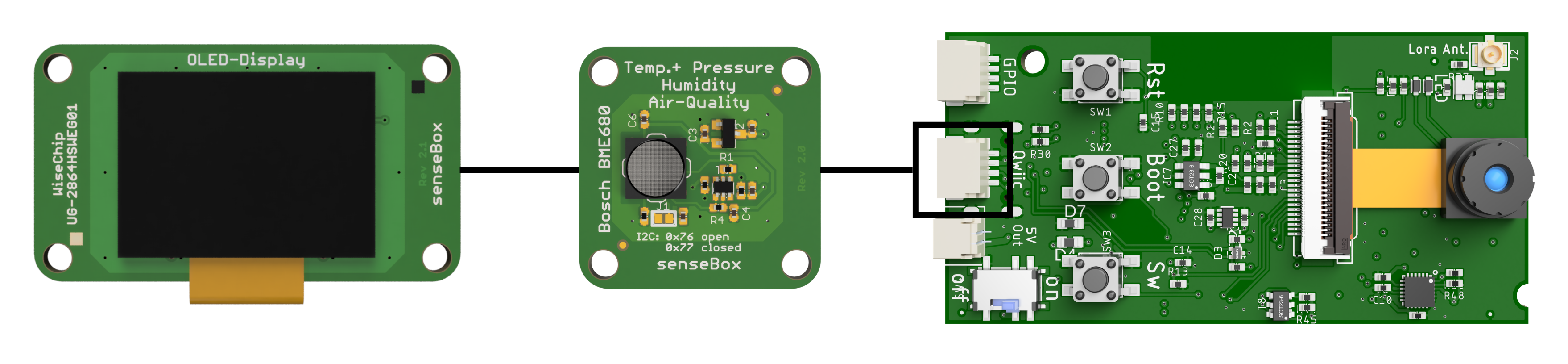

I2C/Wire daisy chain
Sensoren und Zubehör an den I2C/Wire Anschlüssen

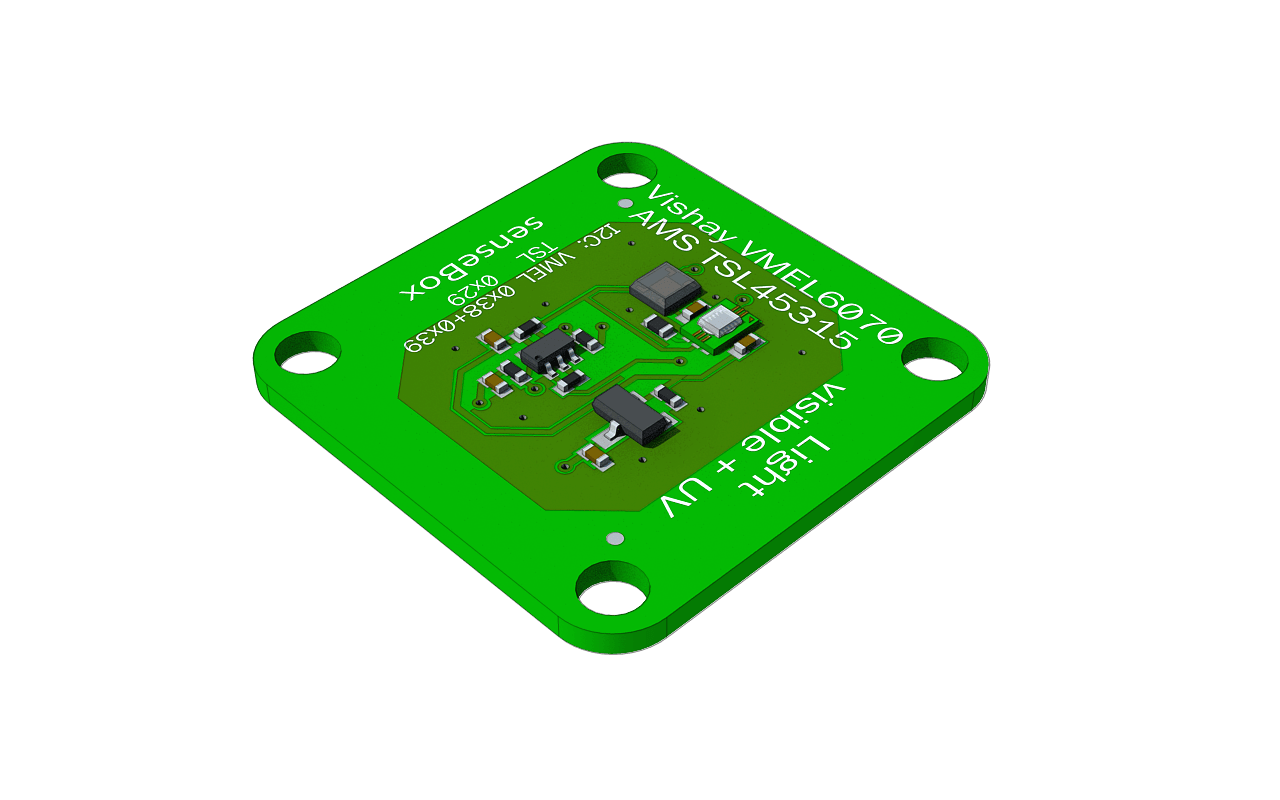

Lichtsensor
Temperatur

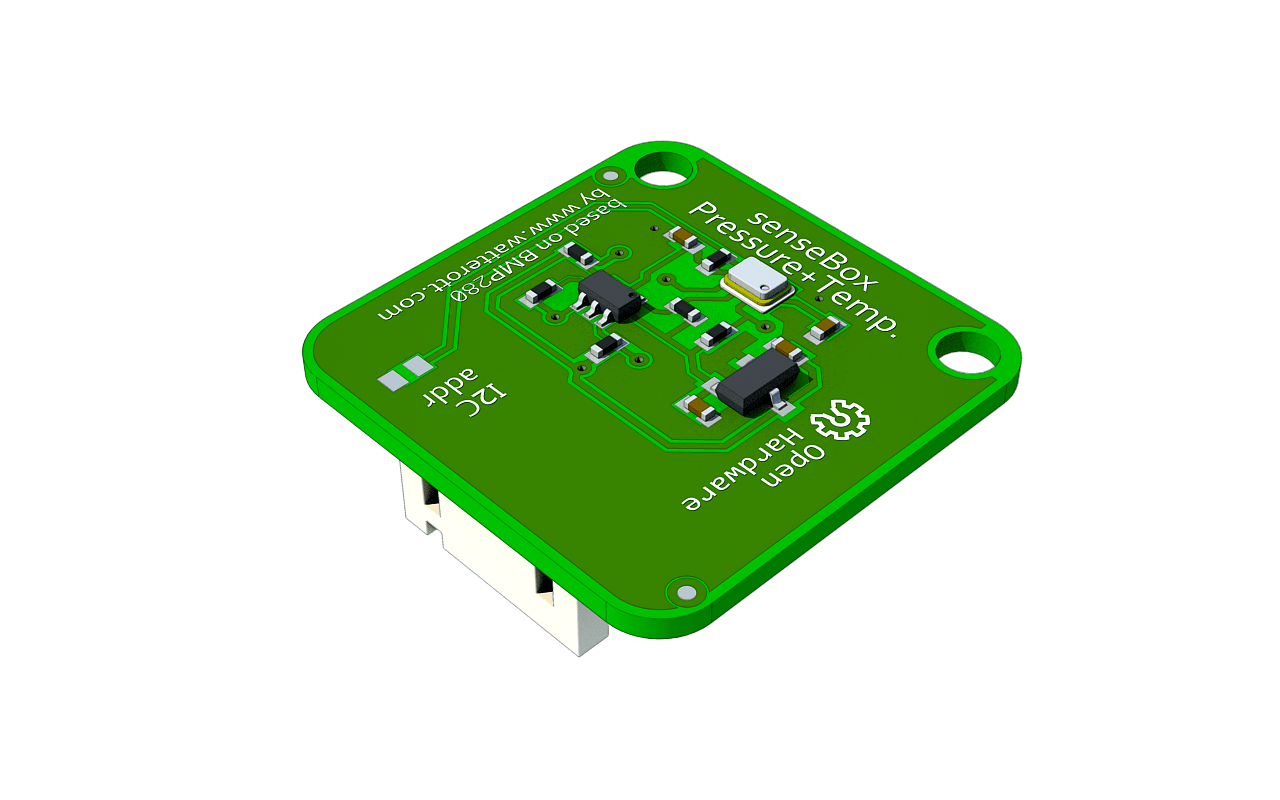

Luftdruck

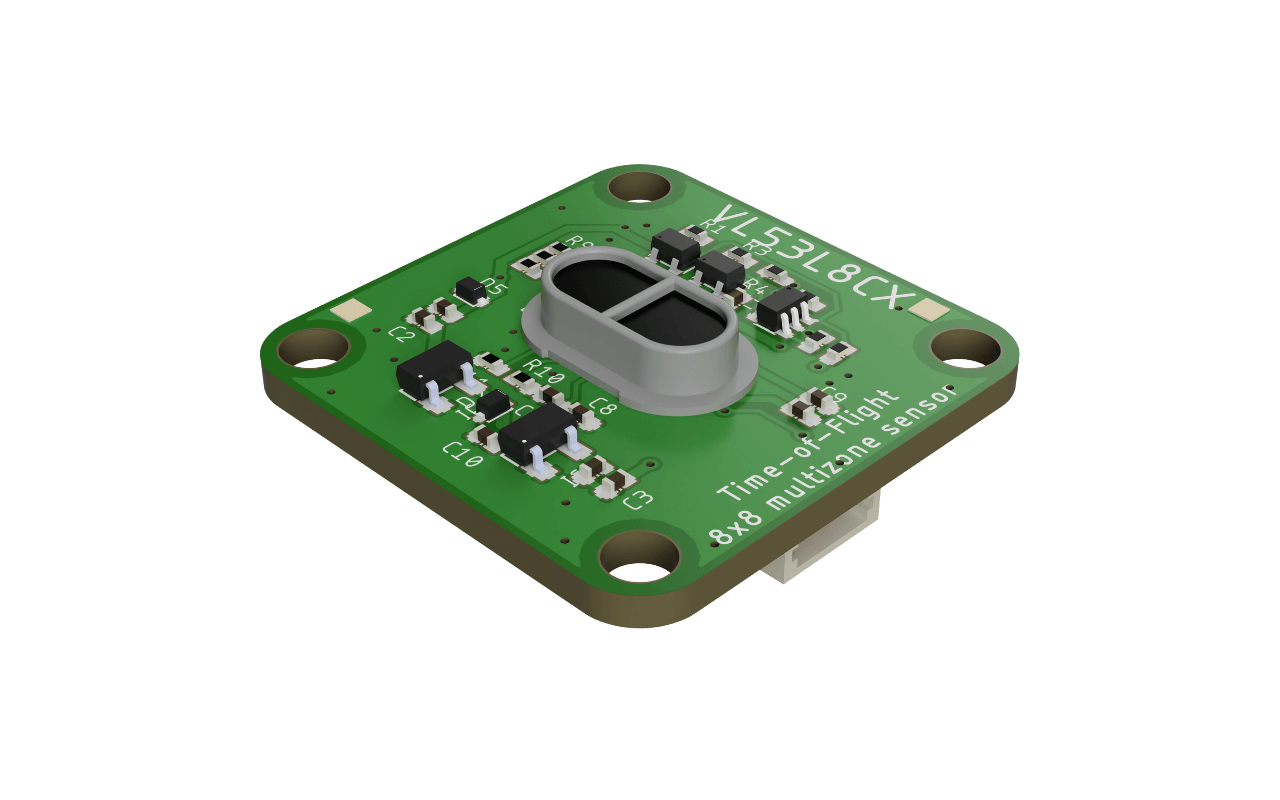

ToF Sensor

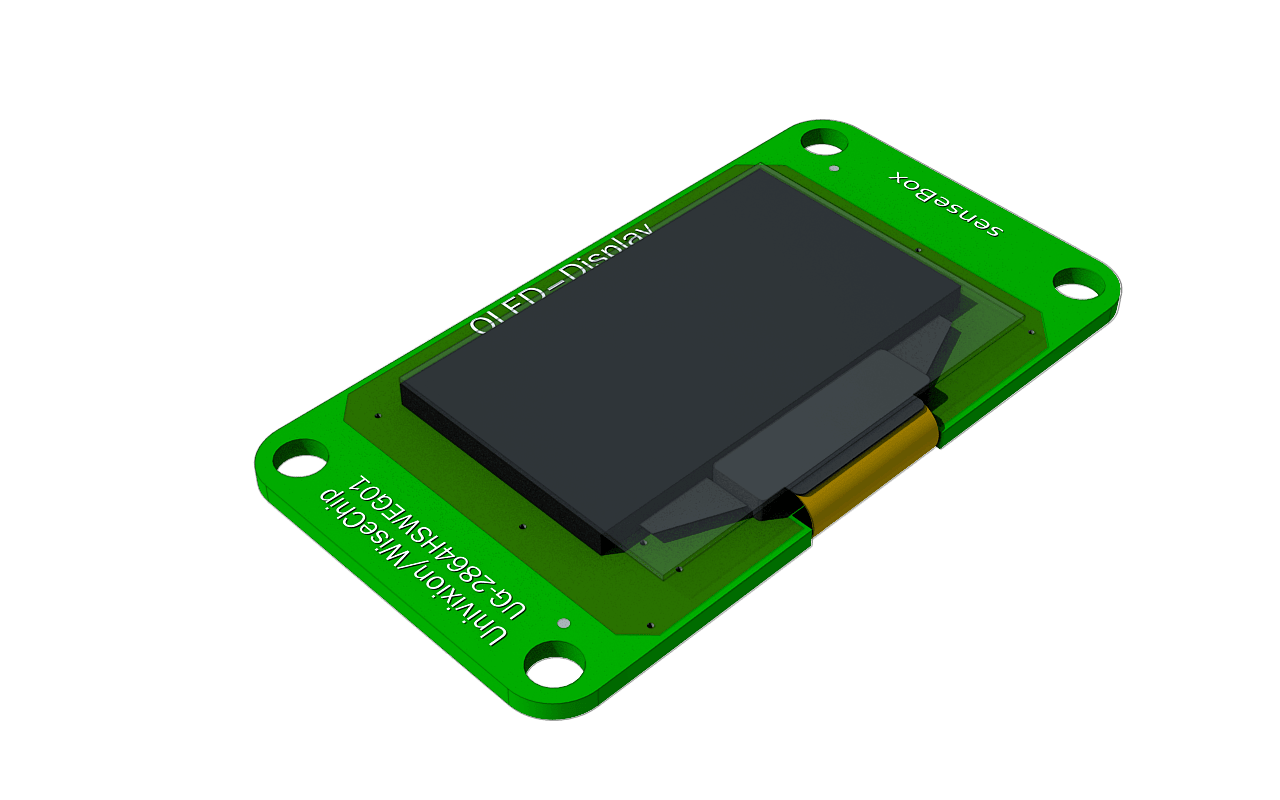

Display
Sensoren und Accessoire an den Digital/Analog Ports

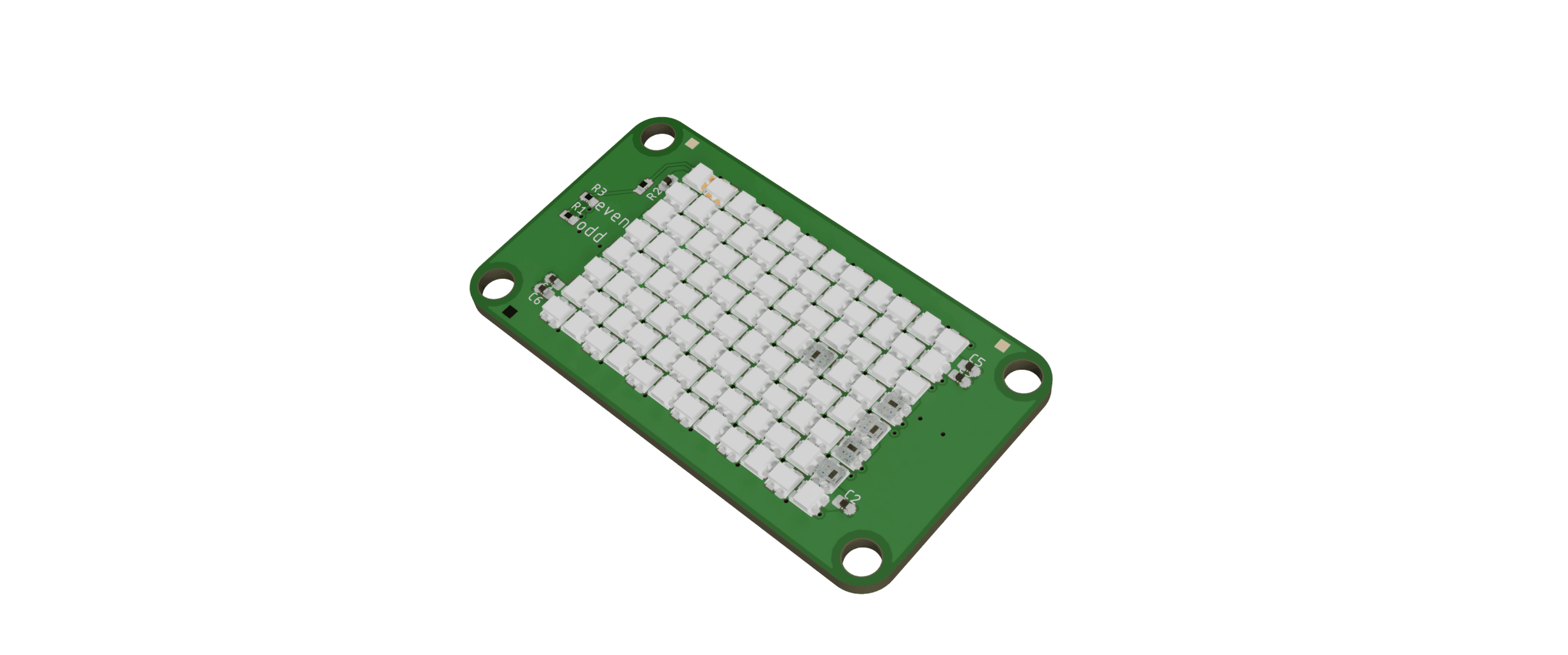

LED-Matrix

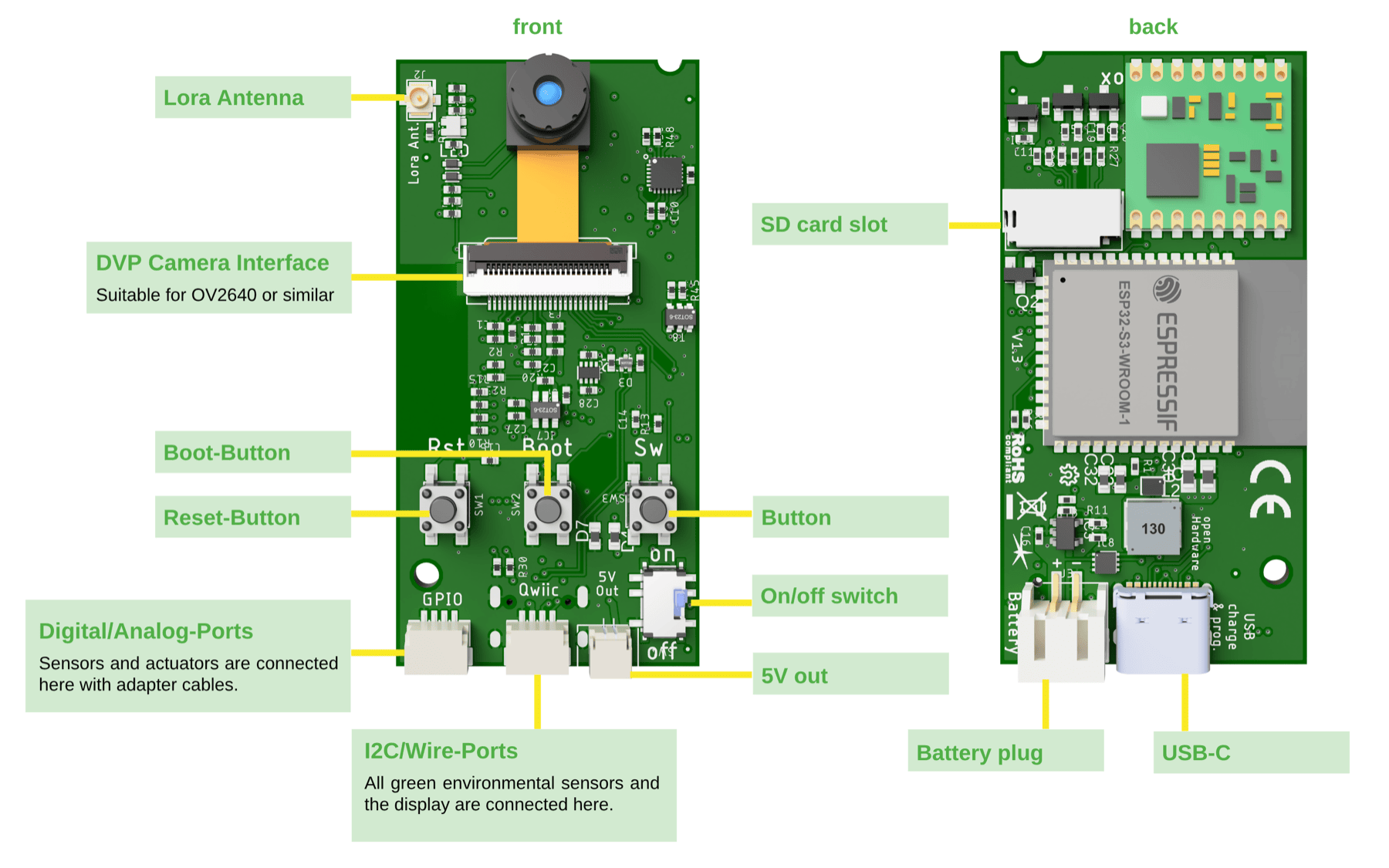

Anschlüsse und Komponenten der MCU Eye
| Board | |
| Name | MCU Eye |
| SKU | SB-150 |
| Prozessor | |
| Prozessor | ESP32-S3-WROOM |
| Details | Dual-Core 32-bit mit integrierter WiFi- und BLE-Funktion |
| Schnittstellen | |
| I2C | Ein QWIIC-kompatibler |
| Digitale I/Os | Mehrere digitale I/Os |
| Analoge I/Os | Mehrere analoge I/Os |
| Steckersystem | QWIIC-kompatibel (JST SH) |
| Spannungstoleranz | 5V tolerant |
| Datenübertragung | |
| Übertragungsoptionen | UART oder SPI Module (WLAN, BLE, LAN, LoRa) |
| SD-Karte | Micro-SD Slot (onboard) |
| Konnektivität | |
| Wi-Fi | 802.11 b/g/n (integriert) |
| Bluetooth | integriert |
| Onboard Features | |
| Features | kameraanschluss, 6-achsiger Lagesensor, Lichtsensor, RGB LED, Micro SD Slot, Batterieanschluss, QWIIC System-Anschlüsse |
| Stromversorgung | |
| I/O Spannung | 3.3 V / 5 V tolerant |
| Eingangsspannung | 5 V (via USB) / 3.7 V (externe Batterie) |
| Batterie | Ja (externer Batterieanschluss) |
