Benötigte Bauteile

• senseBox Mikrocontroller (MCU) Lite

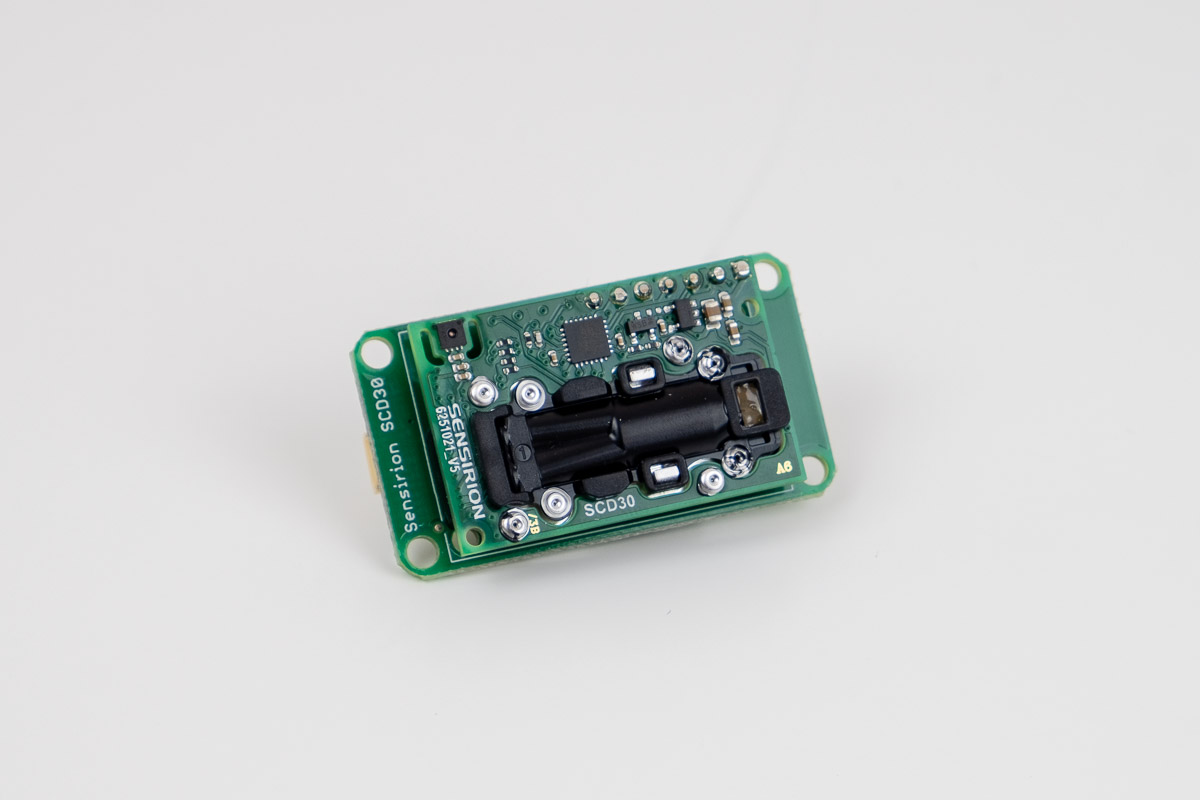

• CO₂-Sensor
• RGB-LED
• Display
• 3x JST-Verbindungskabel
• Gehäuseteile
  • 6x Platten aus Plexiglas
  • 1x Stück Milchplexiglas
  • 11x Abstandshalter kurz
  • 4x Abstandshalter mittel
  • 4x Abstandshalter lang
  • 2x schwarze Plastikclips
  • PCB Sensorhalterung
• USB-Kabel
• USB-Netzteil

Aufbau

1. Sensorhalterung vorbereiten

An die Sensorhalterung werden das Display, der CO₂-Sensor und die RGB-LED angebracht. Später wird sie mit der Hauptplatine verbunden und getestet.

Bringt als erstes auf der Oberseite die vier mittleren Abstandshalter an:

Als Nächstes braucht ihr 6 kurze Abstandshalter und befestigt sie wie folgt auf der gleichen Seite der PCB-Halterung:

Nun 5 kurze Abstandshalter auf der Unterseite anbringen:

Auf die Unterseite werden jetzt der CO₂ Sensor und die RGB-LED eingehängt:

Auf die Oberseite als Letztes das Milchplexiglas über der RGB-LED anbringen und das Display an das andere Ende. Achtet beim Display auf die korrekte Orientierung:

Eurer Ergebnis sollte so aussehen:

2. Komponenten mit MCU verbinden

Steckt die vier langen Abstandshalter in die Ecklöcher der senseBox MCU:

Bevor ihr die Platine an der Unterseite vom Gehäuse befestigt, entfernt zuerst die Schutzfolie von beiden Seiten der großen Plexiglasplatte:

Jetzt die MCU so auf die Platte setzen, dass die Eckpunkte in die vier Bohrlöcher passen und die Platine nicht die länglichen Einschnitte vom Gehäuseboden verdecken:

Nutzt zur Befestigung die schwarzen Plastikclips. Steckt sie dazu von unten durch die Plexiglasplatte und dann durch die Platine. Drückt sie fest bis sie einrasten:

Steckt jetzt ein Verbindungskabel für die RGB-LED in einen der digitalen Anschlüsse und zwei Verbindungskabel für Display und CO₂-Sensor in einen der drei I2C Steckplätze:

Jetzt könnt ihr die Kabel an den CO₂-Sensor, das Display und die RGB-LED anschließen. Hierbei darauf achten, dass die RGB-LED mit dem digitalen Anschluss verbunden ist, bzw. das Display und der CO₂-Sensor mit je einem der I2C Anschlüsse:

Jetzt könnt ihr die Sensorhalterung mit der MCU über die langen Abstandshalter verbinden. Achtet hierbei darauf, dass die Halterung nicht falsch herum angebracht wird und sich genau parallel über die MCU befindet:

3. Software aufspielen und testen

Um die Ampel testen zu können, müsst ihr hier Programmdatei runterladen und auf die senseBox übertragen. Schließt dazu die Messstation mit dem USB-Kabel an einen PC an. Neben dem USB-Anschluss auf der MCU befindet sich ein roter Knopf. Drückt ihn zweimal hintereinander.

Daraufhin sollte in eurem Betriebssystem die senseBox als neuer Wechseldatenträger erscheinen.

Kopiert jetzt die Datei sensebox_co2_ampel.bin aus eurem Downloadordner auf den „SENSEBOX” Wechseldatenträger:

Die Station startet danach automatisch neu und sollte euch die ersten Messwerte auf dem Display anzeigen.

Für den Fall, dass das Display schwarz bleibt, drückt einmal auf den oben genannten Resetknopf, um das Programm auf der Station neu zu starten.

4. senseBox ins Gehäuse einbauen

Als Nächstes werden die Seitenwände eingesetzt. Entfernt hierbei NICHT die Folie von den Seitenteilen, da sie dann beim Zusammenstecken fester sitzen bleiben:

Als Letztes vom Gehäusedeckel auf beiden Seiten die Schutzfolie entfernen und ihn so anbringen, dass die Abstandshalter und die Seitenteile einrasten:

Nun ist die CO₂-Ampel einsatzbereit! Ihr könnt sie jetzt aufhängen und über das USB-Kabel und das Netzteil an eine Steckdose anschließen.
